Scrittura della eeprom nelle schede atheros 5k mini-pci

Qualche giorno fa su ebay ho ordinato un’interfaccia mini-pci atheros su cui è scritto che supporta anche l’802.11a ( 5 Ghz ), una volta ricevuta ho constatato che tale scheda mini-cpi pagata pochissimo ( 5 € ) , non è originale ed ha bisogno di drivers modificati che sono forniti solo per windows per funzionare in 802.11a, quindi è inutilizzabile su un qualsiasi router OpenWRT oppure su una board MikroTik.
Ovviamente da buon hacker ho scartato subito l’idea di comprarne una nuova e lasciare perdere quella, ed ho subito aperto lo schermo metallico che racchiude i componenti ad alta frequenza.
Possedendo una atheros a 5 Ghz autentica , aprendo anche quest’ultima, ho subito constato che l’hardware effettivamente è completamente identico, c’è un solo componente che potrebbe essere diverso ( nei contenuti ), la EEPROM.

Quindi ho iniziato a cercare su internet ed ho trovato che uno sviluppatore ha trovato modo di modificare il mac address nei casi in cui fosse presente FF:FF:FF:FF:FF:FF , questo richiede la scrittura della eeprom, proprio quello che serve in questo caso!

Una volta riordinato il codice( era in condizioni penose ), e aggiornato alle modifiche dei drivers nelle versioni recenti del kernel, ho aggiunto in cima ad eeprom.c nel tree del driver ath5k la seguente funzione:

<b>/* * Write to eeprom */</b>
<b>static</b> <b>int</b> ath5k_hw_eeprom_write<b>(</b><b>struct</b> ath5k_hw <b>*</b>ah<b>,</b> u32 offset<b>,</b> u16 <b>*</b>data<b>)</b>
<b>{</b>
u32 status<b>,</b> timeout<b>;</b>
<b>*</b>data <b>&amp;=</b> <b>0xffff</b><b>;</b>
<b>/* * Initialize EEPROM access */</b>
<b>if</b> <b>(</b>ah<b>-&gt;</b>ah_version <b>==</b> AR5K_AR5210<b>)</b>
<b>{</b>
  printk<b>(</b><b>"Fatal: AR5210</b><b>n</b><b>"</b><b>);</b>
<b>// AR5210 not tested here but... </b>
<b>//AR5K_REG_ENABLE_BITS(ah, AR5K_PCICFG, AR5K_PCICFG_EEAE);</b>
<b>//ath5k_hw_reg_write(ah, data, AR5K_EEPROM_BASE + (4 * offset));</b>
<b>}</b> <b>else</b> <b>{</b>
ath5k_hw_reg_write<b>(</b>ah<b>,</b> <b>0</b><b>,</b> AR5K_EEPROM_CMD<b>);</b>
udelay<b>(</b><b>30</b><b>);</b>
AR5K_REG_ENABLE_BITS<b>(</b>ah<b>,</b> AR5K_EEPROM_CMD<b>,</b> AR5K_EEPROM_CMD_RESET<b>);</b>
udelay<b>(</b><b>30</b><b>);</b>
ath5k_hw_reg_write<b>(</b>ah<b>,</b> offset<b>,</b> AR5K_EEPROM_BASE<b>);</b>
ath5k_hw_reg_write<b>(</b>ah<b>,</b> <b>*</b>data<b>,</b> AR5K_EEPROM_DATA<b>);</b>
AR5K_REG_ENABLE_BITS<b>(</b>ah<b>,</b> AR5K_EEPROM_CMD<b>,</b> AR5K_EEPROM_CMD_WRITE<b>);</b>
udelay<b>(</b><b>30</b><b>);</b>
<b>}</b>
<b>for</b> <b>(</b>timeout <b>=</b> AR5K_TUNE_REGISTER_TIMEOUT<b>;</b> timeout <b>&gt;</b> <b>0</b><b>;</b> timeout<b>--)</b>
<b>{</b>
status <b>=</b> ath5k_hw_reg_read<b>(</b>ah<b>,</b> AR5K_EEPROM_STATUS<b>);</b>
<b>if</b> <b>(</b>status <b>&amp;</b> AR5K_EEPROM_STAT_WRDONE<b>)</b> <b>{</b>
 <b>if</b> <b>(</b>status <b>&amp;</b> AR5K_EEPROM_STAT_WRERR<b>)</b> <b>{</b>
   printk<b>(</b>KERN_ERR <b>" TP: -EIO"</b><b>);</b> <b>return</b> <b>-</b>EIO<b>;</b>
   <b>}</b>
 AR5K_EEPROM_READ<b>(</b> offset<b>,</b> <b>*</b>data<b>);</b>
 printk<b>(</b>KERN_INFO <b>" Check: %04x"</b><b>,</b> <b>*</b>data<b>);</b>
 <b>return</b> <b>0</b><b>;</b> <b>}</b>
udelay<b>(</b><b>15</b><b>);</b> <b>}</b>
status <b>=</b> ath5k_hw_reg_read<b>(</b>ah<b>,</b> AR5K_EEPROM_STATUS<b>);</b>
printk<b>(</b>KERN_ERR <b>" status: %x"</b><b>,</b> status<b>);</b>
printk<b>(</b>KERN_ERR <b>" TP: -ETIMEDOUT"</b><b>);</b>
ath5k_hw_reg_write<b>(</b>ah<b>,</b> <b>0</b><b>,</b> AR5K_EEPROM_STATUS<b>);</b>
AR5K_EEPROM_READ<b>(</b> offset<b>,</b> <b>*</b>data<b>);</b>
printk<b>(</b>KERN_ERR <b>" Check: %x"</b><b>,</b> <b>(</b>u32<b>)</b> <b>*</b>data<b>);</b>
<b>return</b> <b>-</b>ETIMEDOUT<b>;</b>
<b>}</b>

/* * Write to eeprom */

static int ath5k_hw_eeprom_write(struct ath5k_hw *ah, u32 offset, u16 *data)

{

u32 status, timeout;

*data &= 0xffff;

/* * Initialize EEPROM access */

if (ah->ah_version == AR5K_AR5210)

{

printk("Fatal: AR5210n");

// AR5210 not tested here but...

//AR5K_REG_ENABLE_BITS(ah, AR5K_PCICFG, AR5K_PCICFG_EEAE);

//ath5k_hw_reg_write(ah, data, AR5K_EEPROM_BASE + (4 * offset));

} else {

ath5k_hw_reg_write(ah, 0, AR5K_EEPROM_CMD);

udelay(30);

AR5K_REG_ENABLE_BITS(ah, AR5K_EEPROM_CMD, AR5K_EEPROM_CMD_RESET);

udelay(30);

ath5k_hw_reg_write(ah, offset, AR5K_EEPROM_BASE);

ath5k_hw_reg_write(ah, *data, AR5K_EEPROM_DATA);

AR5K_REG_ENABLE_BITS(ah, AR5K_EEPROM_CMD, AR5K_EEPROM_CMD_WRITE);

udelay(30);

}

for (timeout = AR5K_TUNE_REGISTER_TIMEOUT; timeout > 0; timeout--)

{

status = ath5k_hw_reg_read(ah, AR5K_EEPROM_STATUS);

if (status & AR5K_EEPROM_STAT_WRDONE) {

if (status & AR5K_EEPROM_STAT_WRERR) {

printk(KERN_ERR " TP: -EIO"); return -EIO;

}

AR5K_EEPROM_READ( offset, *data);

printk(KERN_INFO " Check: %04x", *data);

return 0; }

udelay(15); }

status = ath5k_hw_reg_read(ah, AR5K_EEPROM_STATUS);

printk(KERN_ERR " status: %x", status);

printk(KERN_ERR " TP: -ETIMEDOUT");

ath5k_hw_reg_write(ah, 0, AR5K_EEPROM_STATUS);

AR5K_EEPROM_READ( offset, *data);

printk(KERN_ERR " Check: %x", (u32) *data);

return -ETIMEDOUT;

}

Questa funzione non fa altro che scrivere la eeprom in blocci di 2 byte ( WORD ).

A questo punto l’idea più semplice è ottenere un dump della eeprom della scheda autentica, cambiarne il mac address e scriverla sulla eeprom della scheda cinese.

Per fare ciò senza creare un device a blocchi, date le dimensioni esigue della eeprom, è sufficiente implementare con printk un semplice dump che finirà sui log.

Ciò è possibile farlo inserendo in ath5k_eeprom_init il seguente blocco di codice:

<pre style="background-color: black; color: #b2b2b2; font-weight: bold;"><b>int</b> offset<b>;</b>
u16 val<b>;</b>

printk<b>(</b><b>"Dumping eeprom:</b><b>n</b><b>"</b><b>);</b>
<b>for</b> <b>(</b> offset <b>=</b> <b>0</b><b>;</b> offset <b>&lt;</b>  <b>0x3ff</b><b>;</b> offset <b>+=</b> <b>1</b> <b>)</b>
<b>{</b>
 AR5K_EEPROM_READ<b>(</b>offset<b>,</b> val<b>);</b>
 printk<b>(</b><b>"%04x: %04x</b><b>n</b><b>"</b><b>,</b>offset<b>,(</b><b>unsigned</b> <b>int</b><b>)</b>val<b>);</b>
<b>}</b>
printk<b>(</b><b>"Dump done</b><b>n</b><b>"</b><b>);</b>

<pre style="background-color: black; color: #b2b2b2; font-weight: bold;">int offset;

u16 val;

printk("Dumping eeprom:n");

for ( offset = 0; offset < 0x3ff; offset += 1 )

{

AR5K_EEPROM_READ(offset, val);

printk("%04x: %04xn",offset,(unsigned int)val);

}

printk("Dump donen");

Questo codice provvederà ad eseguire il dump della eeprom nel formato indirizzo:word.

Una volta eseguito il dump, è necessario trovare in esso il mac address della propria scheda , il quale sarà riportato in ordine inverso ( nel caso fosse 01:02:03:04:05:06 , ci sarà 0506 , 0304, 0102 ), e modificarne l’ultima cifra ( 05:06 ) prefribilmente.

Una volta creato il dump, con un semplice script python ( che verrà pubblicato a breve ) è possibile generare il sorgente C per chiamare la funzione ath5k_hw_eeprom_write per ogni word da scrivere sulla eeprom.

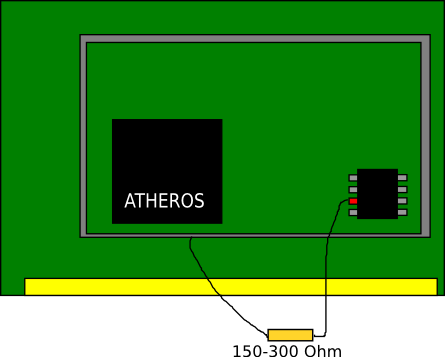

Per scrivere la eeprom è necessario, una volta rimosso il coperchio dello schermo RF va collegato a massa tramite una resistenza 150-300 ohm il pin Write Protect della eeprom in modo da abilitarne la scrittura, e va tenuto collegato durante tutta la procedura di scrittura.

Nonostante sia presente una resistenza di pullup da 10kOhm , la resistenza da collegare a massa è più che sufficiente a portare il pin allo 0 logico.

Una volta completata la scrittura, se la scheda da dove è stato preso il dump della eeprom a aveva un pezzo di materiale termoconduttore fra il coperchio dello schermo ed il chip wireless, è necessario applicarne uno anche sulla scheda cinese.

A questo punto è possibile utilzzare la scheda con i drivers non modificati come se fosse autentica.
